生物液氮儲存容器
貝納吉Cryobin 3600 Cryobin 4800 Cryobin 6000智能液氮?dú)庀鄡?chǔ)存罐

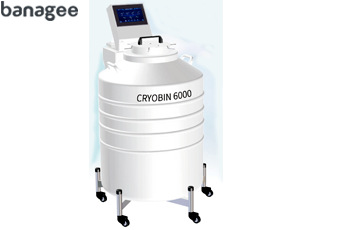

貝納吉Cryobin 2400、Cryobin 3000、Cryobin 3600、Cryobin 4800、Cryobin 6000系列智能液氣相儲存氮罐采用智能控制，實現實時溫度監控、液位監控、自動補液和運行遠程監控及數據自動儲存，氣相工作運行情況下可確保罐內最高溫度保持-190℃，用于生物學樣本庫長期存儲。
設備名稱：樣品液氮?dú)庀鄡?chǔ)存罐 智能氣相儲存管理系統
制 造 商：四川貝納吉液氮生物容器有限公司 產 地：中國
品 牌：貝納吉(Banagee)
型 號：Cryobin 2400 Cryobin 3000 Cryobin 3600 Cryobin 4800 Cryobin 6000
應用配置方案：見【訂貨指南】
1、主要功能用途
貝納吉Cryobin 2400、Cryobin 3000、Cryobin 3600、Cryobin 4800、Cryobin 6000系列智能液氣相儲存氮罐，集成化智能控制系統與創新結構設計，實現實時溫度監控、液位監控、自
動補液、遠程監控報警以及監控?cái)?shù)據自動備份儲存。立體存儲架構，實現樣本密度蕞大化，頂部保持-190℃，主要用于生物學樣本氣相存儲。
2、性能特點
貝納吉Cryobin 2400、Cryobin 3000、Cryobin 3600、Cryobin 4800、Cryobin 6000系列智能液氣相儲存氮罐，將先進的液氮罐生產制造技術和智能監控技術完美結合，可實時監控液氮罐的運行
狀態，內部溫度均勻性和穩定性高，多重安全監控機制(溫度梯度監測、液位實時反饋、自動應急補液)，確保生物樣本長期儲存安全。
2.1 結構設計先進
模塊化集成架構，將電子控制單元與流體管路完全內嵌，配合后置全開式補液艙門設計，在確保IP54防護等級，維護效率提升50%。
流體傳輸系統采用真空夾套式金屬保溫輸液軟管與流線型管道設計，有效降低液氮輸送過程中的揮發損失，實測液氮揮發率較傳統產品降低35%。
雙層真空絕熱設計，真空絕熱層覆蓋面積≥90%。
熱氣旁通設計，減少內部溫度波動。
自動控制閥組：進液電磁閥為雙閥組，并配套有放空閥。有手動補液閥組，便于緊急狀態下進行自動/手動的切換補液。
平臺結構內有電池倉，便于直接安裝蓄電電池，同時可用作臨時放置凍存樣品。
具有一鍵除霧功能，用于打開蓋子后去除罐口霧氣，方便查找樣品。
可選配底部移動腳輪，方便罐體移動。
2.2 溫控可靠性
兼容液相和氣相兩種儲存方式，儲存樣品安全高效
標配3個溫度探頭：頂部溫度探頭監控氣相層溫度,底部溫度探頭監控液相區溫度,熱排放處溫度探頭監控并反饋熱排放溫度。雙線PT-100溫度監測探頭精度±1℃。
雙路溫度監控，確保存儲區域頂部和底部均達到設定溫度值。
氣相儲存時整個儲存區域溫差≤10℃，凍存架頂部≤-180℃。
2.3 液氮自動管理
標配微處理控制器，液氮罐內液位探頭為基于射頻電容檢測電路原理的電容式液位傳感器，實時液氮液位，自動控制液位。

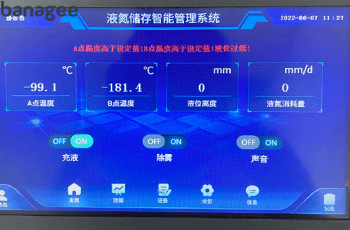

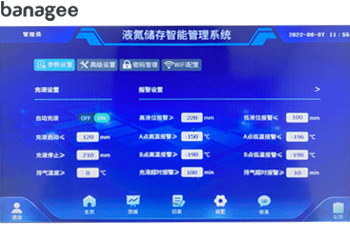

7寸操控屏持續顯示系統實時顯示液氮消耗量，箱體內真實液位，高/低位液位報警值。
自動液氮補液系統，根據液氮液位和設置，自動控制液氮電池閥啟閉，補液安全可靠。
2.4 智能運行管理和報警
配備智能本地及云端數據備份及遠程監控平臺，實現安全性與運行效率的雙重提升。
控制系統內部可存儲監控?cái)?shù)據,可通過U盤一鍵導出,導出格式為SCV文件,或PDF文件不可修改格式；并可遠程上傳至云平臺上，儲存時間可達10年。
控制系統可外接第三方監控,配置RS485通訊接口,供第三方平臺監控使用。
具有設備現場聲光報警功能。
具有遠程報警功能（語音/短信/微信/郵件等）。
可選配配置無線液位及監控系統，可通過向指定手機撥打電話或發送提示短信傳送報警信息、從電腦端導出運行數據。
2.5 操作權限管理功能
多級安全系統，可設置四個安全級別，賦予操作者不同操作管理權限。
3、主要技術規格
貝納吉Cryobin 2400、Cryobin 3000、Cryobin 3600、Cryobin 4800、Cryobin 6000系列智能液氣相儲存氮罐按樣品容量大小不同分為5個規格。
型號 | Cryobin 2400 | Cryobin 3000 | Cryobin 3600 | Cryobin 4800 | Cryobin 6000 |
液氮總?cè)莘e | 65 L | 95 L | 120 L | 145 L | 175 L |
氣相儲存時液氮容積 | 30 L | ||||
液氮靜態蒸發率 | 1.2 L/day | 1.5 L/day | |||
靜態液氮保存期 | 54 days | 79 days | 95 days | 96 days | 116 days |
氣相保存天數 | 25 days | 20 days | |||
頸部口徑 | 216 mm | ||||
罐主體高度(不含控制器) | 785 mm | 840 mm | 890 mm | 1040 mm | 1090 mm |
罐體外徑 | 678 mm | ||||
罐體空重 | 51.7 kg | 54.2 kg | 57.2 kg | 65.2 kg | 66.5 kg |
罐體凈重 | 61 kg | 65 kg | 66.5 kg | 79.3 kg | 84.2 kg |
可容納方形凍存架數量 | 6個 | ||||
2.0mL管凍存架層數 | 4層 | 5層 | 6層 | 8層 | 10層 |
2.0mL凍存管容量(100格凍存盒) | 2400管 | 3000管 | 3600管 | 4800管 | 6000管 |
5.0mL管凍存架層數 | 2層 | 2層 | 3層 | 4層 | 5層 |
5.0mL凍存管容量(81格凍存盒) | 972管 | 972管 | 1458管 | 1944管 | 2430管 |
凍存架層數 | 2層 | 3層 | 3層 | 4層 | 5層 |
每層凍存架容納血袋盒數 | 14盒 | ||||
25mL血袋盒容量 | 168盒 | 252盒 | 252盒 | 336盒 | 420盒 |
50mL血袋盒凍存架層數 | 1層 | 1層 | 2層 | 2層 | 3層 |
每層凍存架容納血袋盒數 | 14盒 | ||||
50mL血袋盒容量 | 84盒 | 84盒 | 168盒 | 168盒 | 252盒 |
凍存架層數 | 1層 | 2層 | |||
每層凍存架容納血袋盒數 | 8盒 | ||||
250mL血袋盒容量 | 48盒 | 96盒 | |||
凍存架層數 | 1層 | 2層 | |||
每層凍存架容納血袋盒數 | 5盒 | ||||
200mL血袋盒容量 | 30盒 | 60盒 | |||
4、安裝運行條件
貝納吉Cryobin 2400、Cryobin 3000、Cryobin 3600、Cryobin 4800、Cryobin 6000系列智能液氣相儲存氮罐正常運行需以下條件支持。
工作環境溫度：通風良好，18℃ - 27℃。
工作環境濕度：相對濕度小于50% R.H.。
工作環境氣壓：8.2 psi（57.2 kPa）- 14.7 psi（101kPa ≈1標準大氣壓）。
工作電源：220V, 50Hz（控制器輸入電源30VDC）
工作液氮供應：0.1Mpa - 0.15Mpa低壓LN2供應罐。
5、系統組成
貝納吉Cryobin 2400、Cryobin 3000、Cryobin 3600、Cryobin 4800、Cryobin 6000 系列智能液氣相儲存氮罐工作基本配置包括液氮罐及液晶控制器、凍存架和凍存管盒或血袋盒。
凍存架分為2mL管凍存架、5mL凍存架和血袋盒專用凍存架三種。每個管最多可掛載6個凍存架。
如采用氣相存儲模式。
7、訂貨指南
貝納吉Cryobin 2400、Cryobin 3000、Cryobin 3600、Cryobin 4800、Cryobin 6000系列智能液氣相儲存氮罐工作配置應視樣品管不同而配置相應類型的方形多層凍存架掛架或兩種甚至三種凍存架的組合套裝。
此外，自動液氮加注功能的智能氣相儲存罐運行需原位提供自增壓液氮?dú)夤蕖?/span>
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
65L智能液氣相儲存氮罐 | 貝納吉 | Cryobin 2400 | 1套 | 液氮容積：65 L 底部液氮容積：30 L 液氮靜態蒸發率:1.2 L/day： 氣相保存天數：25 days 可容納的方形凍存架數：6個 配置組件： 儲存罐、安全鎖蓋；25格2.0mL管盒凍存架 6個 | 詢價 |
95L智能液氣相儲存氮罐 | 貝納吉 | Cryobin 3000 | 1套 | 液氮容積：95 L 底部液氮容積：30 L 液氮靜態蒸發率:1.2 L/day： 氣相保存天數：25 days 可容納的方形凍存架數：6個 配置組件： 儲存罐、安全鎖蓋；100格2.0mL管盒凍存架6個 | 詢價 |
120L智能液氣相儲存氮罐 | 貝納吉 | Cryobin 3600 | 1套 | 液氮容積：120 L 底部液氮容積：30 L 液氮靜態蒸發率:1.2 L/day： 氣相保存天數：25 days 可容納的方形凍存架數：6個 配置組件： 儲存罐、安全鎖蓋；100格2.0mL管盒凍存架 6個 | 詢價 |
145L智能液氣相儲存氮罐 | 貝納吉 | Cryobin 4800 | 1套 | 液氮容積：145 L 底部液氮容積：30 L 液氮靜態蒸發率:1.5 L/day： 氣相保存天數：20 days 可容納的方形凍存架數：6個 配置組件： 儲存罐、安全鎖蓋； 100格2.0mL管盒凍存架 4個 81格 5.0mL管盒凍存架 2個 | 詢價 |
175L智能液氣相儲存氮罐 | 貝納吉 | Cryobin 6000 | 1套 | 液氮容積：175 L 底部液氮容積：30 L 液氮靜態蒸發率:1.5 L/day： 氣相保存天數：20 days 可容納的方形凍存架數：6個 配置組件： 儲存罐、安全鎖蓋； 100格2.0mL管盒凍存架 4個 81格 5.0mL管盒凍存架 2個 | 詢價 |
200L自增壓液氮補給罐 | 貝納吉 | YDZ-200 | 1套 | 有效容積:200L 標準工作壓力:0.05 Mpa, 最高工作壓力:0.09 Mpa 輸液量:≥10 L/Min 一次安全閥壓力:0.099 Mpa, 二次安全閥壓力:0.15 Mpa | 詢價 詢價 |
230L自增壓液氮補給罐 | 貝納吉 | DZ-230 | 1套 | 有效容積:230L 標準工作壓力:0.05 Mpa, 最高工作壓力:0.09 Mpa 輸液量:≥10 L/Min 一次安全閥壓力:0.099 Mpa, 二次安全閥壓力:0.15 Mpa | 詢價 詢價 |
-
