生物液氮儲存容器
MVE HEco1542R-190氣相儲存液氮罐
美國MVE新型HEco1536P-190、HEco1539P-190和HEco1542R-190系列氣相儲存液氮罐，鉸鏈?zhǔn)焦ぷ髋_(tái)面設計，所有電子設備和管道完全封閉，工作面簡潔又方便維護檢修，具有自動液面監測和LN2自動補充功能，可將菌種、組織細胞等生物樣本長期維持在-190℃深低溫狀態，有效保持樣品生物活性。
設備名稱：氣相儲存液氮罐 High Effciency vapor LN2 freezers
制 造 商：美國查特(Chart BioMedical)公司 產 地：美國
品 牌：MVE
型 號：HEco1536P-190 HEco1539P-190 HEco1542R-190
應用配置方案見：【訂貨指南】
1、主要功能用途
MVE HEco1536P-190、HEco1539P-190和HEco1542R-190系列氣相儲存液氮罐，兼容液氮蒸汽相、液相兩種儲藏模式，具有自動溫度監測和LN2自動補充控制功能，可用于菌種、組織細胞等珍貴生物樣本長期維持在-150℃以下深低溫狀態以保持樣品生物活性。
2、性能特征
美國MVE 是全球領先的深低溫產品和液氮罐行業的標桿和深低溫儲存生物材料的標準制定者。MVE新型HEco 1500 系列氣相液氮罐采用獨特的保護罩設計、流線型LN2管道和真空夾套輸送軟管，可減少可節省35%以上的液氮用量，具有業內最高的存儲密度、最長的保存時間以及最高的樣本安全性。鉸鏈?zhǔn)焦ぷ髋_(tái)面，完全封閉所有電子設備和管道，提高液氮罐的安全性和可靠性，方便維護和檢修。
干樣品儲存性能
正常運行條件下，罐內凍存架頂部溫度可達-190℃以下。
開蓋后48h內凍存架頂部的溫度維持在不高于-170℃范圍。
液氮熱氣旁路
標配熱氣旁路功能，可在液氮注入前，先排除管道中處于室溫溫度的氮?dú)猓_保在輸入液氮前先將這部分室溫氮?dú)馀懦?，避免輸入液氮過程中溫度較高的氮?dú)膺M(jìn)入罐內，造成內部溫度波動。
自動灌注液氮及液位監控系統
內置壓差感應系統測量液位，可實時精確測量液氮液面高度，測量范圍76.2～1219.2mm，保障樣品安全。
并聯雙電磁閥控制自動供給液氮，可設置高/低液位報警和最高/低供給液位。
MVE TS觸摸屏控制系統
兩個PT-1000溫度監測探頭分別位于罐體頂部和底部，且有第三方設備/探頭檢測孔。
每4小時更新一次數據，可存儲30000個信息，存儲時間長達10年。
多級安全系統，可設置十個用戶密碼和四個安全級別。
具備一鍵除霧功能，方便查找及取放樣品。
聲光警報功能：低/高液位警報、低/高溫警報、液氮添加時間警報、熱氣旁路警報、溫度校準警報、低電量警報、電源故障警報、罐蓋打開警報、設置時間超出預定范圍警報。
配有遠程監控報警接口和通訊接口（電腦同時管理多個控制器、同時/相繼進液觸發功能等）。
HEco 安裝了備用電池。
人性化操作設計
1500系列標配單層踏板，符合人體工學設計，腳踏板更寬，距離罐口高度更低，取樣方便省力。
單步標準，最低的提升高度，還可選配雙層踏板。
3、主要技術規格
MVE HEco1536P-190、HEco1539P-190和HEco1542R-190系列氣相儲存液氮罐分為756L、797L、797L三種容量規格。罐開口尺寸均為442mm，罐內底部氣相平臺下液氮容量133L，氣相儲藏模式下，靜態氣相維持天數為17天。
型號 | HEco1536P-190 | HEco1539P-190 | HEco1542R-190 |
1.2/2ml凍存管最大容量 | 36400管 | 39200管 | 42000管 |
100格凍存盒凍存架最大容量 | 24個 | 24個 | 26個 |
25格凍存盒凍存架最大容量 | 16個 | 16個 | 16個 |
提籃式凍存架層數 | 13層 | 14層 | 14層 |
液氮總?cè)萘?/span> | 756 L | 797 L | 797 L |
氣相平臺下液氮容量 | 133 L | ||
靜態氣相維持天數 | 17 days | ||
靜態液相維持天數 | 100 days | 104 days | 104 days |
罐口直徑 | 442 mm | ||
內部可用高度 | 732 mm | 767 mm | 782 mm |
內部直徑 | 78 mm | 978 mm | 978 mm |
地面至罐頂高度 | 1389 mm | 1442 mm | 1442 mm |
踏板至罐口高度 | 947 mm | 999 mm | 999 mm |
外部直徑 | 1067 mm | 1067 mm | 1067 mm |
外部直徑，帶把手 | 1099 mm | 1099 mm | 1099 mm |
空罐重量 | 318 kg | 318 kg | 318 kg |
滿載重量 | 907 kg | 953 kg | 953 kg |
系統功能 | |||
除霧功能 | 通過控制菜單功能除霧（一鍵自動除霧） | ||
存取樣品臨時放置平臺 | 有 | ||
進液管 | 真空絕熱加液管 | ||
進液管路設計 | 通過保護罩全面覆蓋 | ||
數據接口 | 1個USB接口，1個RJ-45數據接口及1個RJ-45以太網接口 | ||
液晶觸屏控制 | 有 | ||
操作人員站立臺階 | 單層 | ||
帶電磁閥熱氣旁路 | 有 | ||
定時進液功能 | 有 | ||
進液管路電磁閥 | 雙電磁閥 | ||
警報定義 | 高/低溫警報，高/低液位警報；液氮用量；最大進液時間；熱氣旁路，溫度校準； 低電池電量；電源故障；以及通訊故障等 | ||
控制器安裝 | 控制器整體集成于設備內，通過全覆蓋外殼給予更妥善的保護； 電路及管路連接同時受到設備蓋板的覆蓋保護 | ||
控制器參數 | |||
密碼安全 | 提供10個用戶定制密碼及高達4級的安全密碼設定 （不同級別用戶授權權限不同） | ||
設備運行狀態 | 主頁顯示設備運行的實時數值和連續運行狀態的彩色圖表 （包括液位，溫度等重要信息） | ||
事件記錄/應用數據儲存 | 儲存長達10年的數據及事件 | ||
具備第三方溫度檢測系統接入端口 | 是 | ||
為樣本庫應用設計OFAF | 有（同時/相繼進液觸發功能） | ||
溫度檢測探頭 | Platinum-1000-RTD溫度檢測探頭 | ||
液氮使用量顯示 | 有 | ||
液氮液位控制 | 專利的壓差檢測技術在3-48英寸范圍內檢測液位 | ||
遠程報警機制 | 通用遠程警報+警報類別細分 | ||
4、安裝運行條件
MVE HEco1536P-190、HEco1539P-190和HEco1542R-190系列氣相儲存液氮罐安裝、運行需滿足以下條件。
安裝場地：具有良好通風條件的地下室或地面一層實驗室；安裝場所空間高度要求不低于2.36m，以便于樣品操作。
工作環境溫度：通風良好，18℃ - 27℃。
工作環境濕度：相對濕度小于50% R.H.。
工作環境氣壓：8.2 psi（57.2 kPa）- 14.7 psi（101kPa ≈1標準大氣壓）。
工作電源：230V 50Hz
工作液氮供應：22-35 psig (1.52 - 2.41 bar或0.15 - 0.24 Mpa)低壓LN2供應罐。
5、系統組成

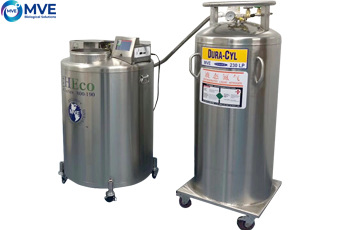

MVE HEco1536P-190、HEco1539P-190和HEco1542R-190系列氣相儲存液氮罐工作基本配置包括氣液相儲存通用罐體（標配2層踏板式工作臺階2-Tier Step、自動液氮補償控制Full Auto Fill 、管道熱氣排出旁路Gas Bypass、觸摸屏控制器Touch Screen Controller工作備用電池Battery Backup）、樣品定制凍存架套裝及自增壓液氮罐氣源。
對于身材偏小的操作者，為方便操作，可選配2層踏板是操作臺階。

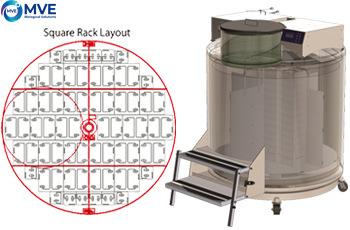

HEco 1500系列氣相儲存液氮罐標配10×10格方形凍存盒用凍存架24個和16個5×5格方形凍存盒專用凍存架一套，滿足1.2/2mL凍存管最大載量要求。此外還可選擇25-500mL血袋專用凍存架。
品名 | 品牌 | 貨號 | 規格 | 商品描述 | 報價 |
180L自增壓液氮罐 | MVE | 21524497 | Set | Dura-Cyl 180L Liquid Nitrogen LN2 Supply Tank with Footring | 詢價 |
230L自增壓液氮罐 | MVE | 21524499 | Set | Dura-Cyl 230-Liter Liquid Nitrogen (LN2) Supply Tank with Square Caster Base & LP Pressure Building Regulator | 詢價 |
7、訂貨指南
MVE HEco1536P-190、HEco1539P-190和HEco1542R-190系列氣相儲存液氮罐系統由HEco 1500液氮罐主體、凍存架和低壓液氮供應罐或液氮供應管路組成。
系統默認方形凍存架適用于0.5mL、1.0mL、1.5mL、2.0mL凍存管盒，對于4.0mL、5.0mL、Matrix 2D凍存管及其它容量規格的凍存管，需額外定制相應凍存架。
品名 | 品牌 | 貨號 | 規格 | 商品描述 | 報價 |
HEco 1536P-190氣相儲存液氮罐套裝 | MVE | 21093084 | set | MVE HEco 1536P-190AF-TS LN2 Freezer Includes: Full Auto Fill, Gas Bypass and Touch Screen Controller Maximum Capacity: 36400 2.0mL vials, Capacity: 756L LN2 w/o Inventory | 詢價 |
230L自增壓液氮罐 | MVE | 21524499 | Set | Dura-Cyl 230-Liter Liquid Nitrogen (LN2) Supply Tank with Square Caster Base & LP Pressure Building Regulator | $ 6530 |
HEco 1539P-190氣相儲存液氮罐套裝 | MVE | 21093081 | set | MVE HEco 1539P-190AF-TS LN2 Freezer Includes: Full Auto Fill, Gas Bypass and Touch Screen Controller Maximum Capacity: 39200 2.0mL vials, Capacity: 797L LN2 w/o Inventory | 詢價 |
230L自增壓液氮罐 | MVE | 21524499 | Set | Dura-Cyl 230-Liter Liquid Nitrogen (LN2) Supply Tank with Square Caster Base & LP Pressure Building Regulator | $ 6530 |
HEco 1542R-190氣相儲存液氮罐套裝 | MVE | 21093078 | set | MVE HEco 1542R-190AF-TS Freezer Includes: Full Auto Fill, Gas Bypass and Touch Screen Controller Maximum Capacity: 42000 2.0mL vials, Capacity: 797L LN2 w/o Inventory | 詢價 |
230L自增壓液氮罐 | MVE | 21524499 | Set | Dura-Cyl 230-Liter Liquid Nitrogen (LN2) Supply Tank with Square Caster Base & LP Pressure Building Regulator | 詢價 |
（更多配置方案請洽客服）
-
