細胞倒置顯微鏡

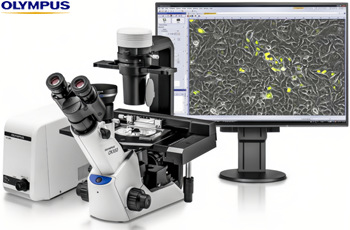

Olympus CKX53倒置熒光顯微鏡
Olympus CKX53倒置熒光顯微鏡支持PH相差對比、IVC反向?qū)Ρ扔^察、熒光觀察法，可用于細胞組織培養的3D觀察成像、細胞取樣處理、熒光觀察及高質量細胞圖像采集。
設備名稱：倒置熒光顯微鏡 倒置相差顯微鏡 細胞成像顯微鏡
制 造 商：日本儀景通株式會社（evident scientific） 產地：日本
品 牌：奧林利巴斯/Olympus
型 號：CKX53
配置方案見：【訂貨指南】
主要功能用途
Olympus CKX53倒置熒光顯微鏡成像質量高、易于操作，支持明場、相差對比、熒光觀察法，可用于細胞組織培養工作中活細胞觀測、細胞取樣和處理和熒光觀察和高質量細胞圖像采集。
性能特點
CKX53倒置熒光顯微鏡結構緊湊、采用人體工程學原理布局設計，支持相差對比、反向?qū)Ρ纫约盁捎^察模式觀察和圖像采集。

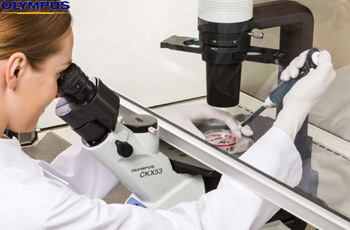

1、緊湊小巧可置于超凈臺內工作
CKX53倒置熒光顯微鏡專為超凈臺而設計，尺寸小，重量輕（約7kg），單手握住觀察筒的頸部可輕松搬運。
占地面積小、底座帶有防滑墊，機身具有抗紫外線涂層，可耐受紫外線滅菌處理。
特別適合安裝于超凈臺內部，用于細胞取樣與處理無菌條件下的高效的細胞觀察和處理。
2、人體工學設計，操作舒適性好
45度角目鏡以及蝶形觀察鏡筒，無論是站立還是坐位，均符合細胞觀察操作。
所有控制部件（包括電源開關、粗調和微調對焦以及切換光路旋鈕）均采用人體工學設計，目鏡觀察點操作旋鈕之間較短的距離方便手保持自然姿態，減輕長時間工作時操作疲勞。

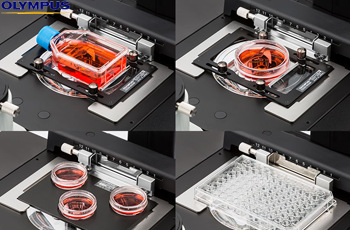

3、兼容各種細胞培養容器
CKX53倒置熒光顯微鏡提供的通用型適配器，無需適配器即可安放包括培養皿、微孔板和培養瓶在內的各種類型的細胞培養容器。
選配適配器可以在載物臺上同時安裝三個35 mm培養皿。

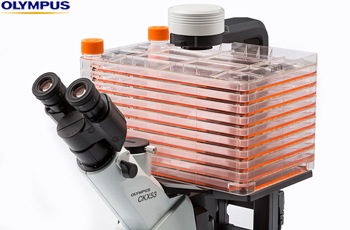

可升降聚光鏡臂和便于拆卸的聚光鏡，適合諸如多層細胞瓶等高度不超過190 mm容器使用，PLCN4X物鏡的工作距離可輕松觀察到多層細胞瓶最下面兩個瓶內的細胞。
將載物臺向左右擴展70毫米，具備使用更大細胞培養容器的靈活性。
4、大視野高效篩選細胞
2X物鏡相比其他物鏡具有更高對比度，透明目標也能夠被清晰識別。
PLN2X物鏡具有的22mm視場和11mm直徑的環狀光闌，方便快速有效篩選感興趣的細胞。當觀察96孔板時，寬闊的視野允許觀察孔中的所有細胞而不移動載物臺。
5、反向?qū)Ρ燃夹g(shù)提供清晰三維視圖
CKX53倒置熒光顯微鏡采用反向相襯技術(Inversion Contrast, IVC)可實現比相襯更小景深，能夠?qū)θ魏涡螤罨蛲该鞫鹊臉悠烦尸F(xiàn)清晰的三維圖像，實現無光暈或定向陰影的圖像效果，保持樣品細節的完整性，特別適合3D細胞觀察。

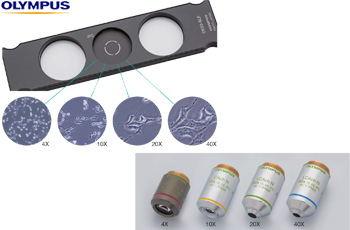

CKX53倒置熒光顯微鏡的物鏡集成相位對比系統(integrated Phase Contrast System, iPC)，無需更改4X至40X物鏡的相差板或重新調中環狀光闌，即可實現4x、10x、20x和40x各種放大倍率下的高對比度的清晰圖像，實現快速行簡便的細胞培養操作和觀察。
6、三色熒光觀察
CKX53倒置熒光顯微鏡標準熒光光源類型包括100 W汞燈（U-LH100HG）、130 W高壓汞燈（U-HGLGPS）及LED光源等。主機配置三個插槽位，與IX3系列高端倒置顯微鏡采用相同高性能的濾光片，熒光鏡單元濾波能力增加可以使用多種不同的熒光染料、在熒光相對較弱情況下獲得高的對比度、高S/N比例的熒光圖像。
隨機提供了室內光遮光板（Umbra Shield）可阻擋室內光線，增強熒光對比度，便于在明亮的實驗室條件下實現清晰熒光觀察（使用相襯時抬起遮光板）。
7、支持無線數碼攝像頭和平視顯示
CKX53倒置熒光顯微鏡使用支持無線LAN的EP50數碼攝像頭時，可在組織培養室內隨意移動安裝使用CKX53顯微鏡，便于通過計算機、平板電腦或智能手機遠程操作和保存圖像。
增設平視顯示系統，實現緊湊的一體化成像解決方案。
8、長壽命低維護型LED光源
CKX53倒置熒光顯微鏡的LED光源使用壽命比鹵素燈泡長，使用者無需定期更換燈泡。LED冷光源的光照對樣品加熱升溫干擾小，且工作壽命內照明色溫和強度保持穩定。
主要技術規格
相襯標準系統 | 熒光系統 | |
適用的觀察方法 | 明場/相襯 | 明場/相襯/熒光 |
光學系統 | UIS2光學系統 | |
調焦機構 | 粗調焦旋鈕和微調焦旋鈕同軸調焦 | |
可移動范圍20mm（焦點從載物臺頂部向上18.5mm） | ||
微調焦旋鈕移動距離：0.3mm/圈 | ||
物鏡轉換器 | 四孔位 | |
?物鏡 | UPLFLN4X IPC | |
CACHN10X IPC | ||
LCACHN20X IPC | ||
NA | LCACHN40X IPC | |
目鏡鏡筒 | 三筒 | |
瞳間距調節范圍48–75mm | ||
目鏡傾斜角45° | ||
光路切換 | 視覺光路0％/機光路100％，視覺光路100％/相機光路0％ | |
相機端口 | 奧林巴斯相機適配器接口 | |
目鏡 | 放大倍率10倍，場數22 | |
透射照明光軸 | ||
透射光光源 | LED光源，照明色溫3300～5400K | |
聚光鏡 | NA0.3，W.D.72mm | |
孔徑光闌（AS） | 光圈式，手動打開/關閉結構 | |
相襯滑板槽 | 插入方向可以向左或向右，調節范圍：+30° | |
預對中相襯滑板CKX3-SLP | 相襯環選配件4x、10x、20x和40x的iPC孔徑 | |
空孔位:2個,選配件直徑45mm | ||
平板載物臺 | ||
載物臺表面高度 | 195mm | |
表面尺寸 | 252×200mm，可以組合各種類型的載物臺中心板 標配透明樹脂載物臺中心板 | |
選配輔助載物臺CK2-SS | 180×70mm | |
選配機械載物臺CKX3-MVR | 可移動范圍110mm（X）×74mm（Y） | |
移動距離36mm/轉 | ||
操作旋鈕置于平板載物臺右側的XY同軸旋鈕 | ||
刻度顯示96孔多孔板孔位 | ||
配備有逸出功能的多孔板適配器 | ||
熒光照明器CKX3-RFA | ||
熒光鏡組滑板可選擇的孔位數 | NA | 3個孔位 |
適用激發波長 | NA | 標準配置B-和G-激發，可選其它激發波長濾片 |
減光片 | NA | 提供透光率為6％和25％的減光片（單獨選擇） |
光閘（shutter） | NA | 標配 |
視場光闌（FS） | NA | 可進行打開/關閉和對中調節。 |
100W汞燈箱U-LH100HG | NA | 適用汞燈USH-103OL功率100W，使用壽命300小時 |
汞燈電源U-RFL-T | NA | 額定135W，最大150W |
主機外形尺寸（W×D×H） | 504×355×454mm | 667×355×454mm |
主機重量 | 8.4kg | 12.5kg（不包括U-RFL-T） |
安裝運行條件
CKX53倒置顯微鏡適用于海拔2000米以內的室內環境中使用
工作環境溫度：+5℃ - +40℃
工作環境濕度：最高80％（不高于31℃），無冷凝
工作外部電源：AC 100-240V AC, 50/60Hz
組成配置
CKX53倒置熒光顯微鏡工作配置包括主機（含固定載物臺、目鏡筒/目鏡、聚光鏡套件、透射照明臂）、附加式手動載物臺、樣品適配器(Holding frame)、物鏡套件及透射相差元件、熒光光源、熒光濾鏡組等組成。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
CKX53顯微鏡主機 | Olympus | CKX53SF-1 | set | CKX53 Microscope Frame W/Trino Tubes, Stage, Nosepiece, LED Illumination, Eyepieces | 詢價 |
附加式機械載物臺 | Olympus | CKX3-MVR | each | CKX53 Attachable Mechanical Stage | 詢價 |
載物臺擴展臺 | Olympus | CK2-SS | each | Stage Extension Plate For CK2,CK30,CK40 | 詢價 |
標準50mm孔載物臺通光板 | Olympus | IX-CP50 | each | Stage Plate Insert 50mm Diameter Open | 詢價 |
50mm孔金屬載物臺通光板 | Olympus | CKX3-CP | each | Metal Stage Plate Insert 50mm Diameter Open | 詢價 |
30mm孔玻璃載物臺通光板 | Olympus | CK40-CPG30 | each | Glass Stage Insert Plate For CK40 | 詢價 |
通用適配器 | Olympus | CKX3-HOUN | each | Universal Holder For CKX | 詢價 |
皮氏培養皿適配器 | Olympus | IX-HOP | each | Petri Dish Holder 65/54/35mm For IX-MVR Stage | 詢價 |
多孔35mm皮氏培養皿適配器 | Olympus | CKX3-HO35DM | each | 35mm Multiple Dish Holder For CKX | 詢價 |
載玻片適配器 | Olympus | IX-HOS | each | Holder For 1X3 Slide 54mm Petri Dish, IX-MVR Stage | 詢價 |
血細胞試驗板適配器 | Olympus | IX2-BCTP | each | Hemacytometer Holder For CK40-MVR | 詢價 |
Terasaki 板適配器 | Olympus | IX-HOT | each | TERASAKI Plate Holder 7 2/60 Well For IX-MVR Stage | 詢價 |
光強調節濾色片 | Olympus | 45-ND25 | each | 45mm ND FILTER, 25% Transmission | 詢價 |
綠色對比濾色片 | Olympus | 43IF550W45 | each | 45mm Green Interference 550nm Filter | 詢價 |
IPC預對中相襯滑板 | Olympus | CKX3-SLP | each | Phase contrast slider for CKX53 IPC observation pre-centered. | 詢價 |
PH相差滑板 | Olympus | IX2-SL | each | Phase contrast slider For IX2-SL (centerable,PHL ring slit included) | 詢價 |
PH1相襯環 | Olympus | IX2-SLPH1 | each | PH1 Ring for IX2-SL | 詢價 |
PH2相襯環 | Olympus | IX2-SLPH2 | each | PH2 Ring for IX2-SL | 詢價 |
PH1相襯環對中望遠鏡 | Olympus | U-CT30 | each | Centering Telescope, Long Travel For All BX-IX | 詢價 |
2x平場消色差廣角物鏡 | Olympus | PLN2X | each | PLAN Achromat 2X OBJ NA 0.06, WD 5.8MM | 詢價 |
4x平場消色差物鏡 | Olympus | PLCN4X | each | PLAN Achromat 4X Objective NA 0.10, WD 18.5mm | 詢價 |
10x平場消色差物鏡 | Olympus | PLCN10X | each | PLAN Achromat 10X Objective NA 0.25, WD .6mm | 詢價 |
4x平場熒光IPC相差物鏡 | Olympus | UPLFLN4XIPC | each | U PLAN FLUORITE 4X PHASE IPC OBJ, NA 0.13, WD 16.4mm | 詢價 |
10x消色差I(lǐng)PC相差物鏡 | Olympus | CACHN10XIPC | each | Achromat 10X Phase IPC OBJ NA 0.25,WD 8.8mm | 詢價 |
長距20x消色差I(lǐng)PC相差物鏡 | Olympus | LCACHN20XIPC | each | LWD Achromat 20X Phase IPC OBJ NA0.4,WD 3.2mm | 詢價 |
長距40x消色差I(lǐng)PC相差物鏡 | Olympus | LCACHN40XIPC | each | LWD Achromat 40X PH IPC OBJ NA0.55,WD 2.2mm | 詢價 |
4x平場熒光相差物鏡 | Olympus | UPLFLN4XPH | each | U PLAN FLUORITE 4X PHASE OBJ,PHL NA 0.13 WD 17mm | 詢價 |
10x平場平場熒光相差物鏡 | Olympus | UPLFLN10X2PH | each | U PLAN FL 10X PHASE OBJ, PH1 NA 0.3, WD 10mm | 詢價 |
20x平場熒光相差物鏡 | Olympus | LUCPLFLN20XPH | each | LWD UPLAN FLUOR 20X PH OBJ, Ph1 NA 0.45, WD 6.6-7.8mm, W/CC | 詢價 |
40x平場熒光相差物鏡 | Olympus | LUCPLFLN40XPH | each | LWD UPLAN FLUOR 40X PH OBJ, Ph2 NA 0.6, WD 3.0-4.2, W/CC | 詢價 |
汞燈電源 | Olympus | U-RFL-T | each | Power Supply For 100W Hg Lamphouse, ROHS | 詢價 |
100W汞燈燈箱 | Olympus | U-LH100HG | each | 100W Mercury W/Collector, Center Mirror | 詢價 |
熒光鏡組 | Olympus | CKX3-RFA | each | CKX53 FL ILL W/Blue &Green Excitation On Slider | 詢價 |
熒光光導照明 | Olympus | U-HGLGPS | each | ILLUM Body,7 Levels, 130W Bulb, No Lg Or Adapter | 詢價 |
熒光光纜(1.5 m) | Olympus | U-LLG150 | each | Liquid Light Guide For U-HGLGPS, 1.5M | 詢價 |
熒光光纜3 m) | Olympus | U-LLG300 | each | Liquid Light Guide For U-HGLGPS, 3.0M | 詢價 |
光纜適配器 | Olympus | U-LLGAD | each | Light Guide Adapter For U-HGLGPS | 詢價 |
0.5X C-Mount接口 | Olympus | U-TV0.5XC-3 | each | CCD Camera Adapter,0.5X Lens, C-Mount | 詢價 |
TV適配器 | Olympus | U-TV1X-2 | each | CCD Camera Adapter, 1X, REQ Camera Mount, BX/IX | 詢價 |
C-Mount 適配器 | Olympus | U-CMAD3 | each | C-Mount Camera Adapter For BX/IX2 | 詢價 |
基本耗材
CKX53倒置熒光顯微鏡運行維護耗材主要有定期更換的熒光燈泡，受用壽命300小時左右。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
130W汞燈燈泡 | Olympus | SHI-130OL | each | DC130W Light Bulb For U-HGLGPS | 詢價 |
訂貨指南
CKX53倒置熒光顯微鏡主要定位于細胞熒光顯微觀察成像、常規相差觀察。既可以采用常規相差對比法（Phase Contrast,PH），亦可采用Olympus開發的IVC反向?qū)Ρ确?，實現細胞透射光對比觀察。兩種透射對比方法所需響應的物鏡、相襯滑板。
可將熒光觀察與PH法或IVC法相結合對細胞進行觀察。
品名 | 貨號 | 套裝配置描述 | 報價 |
CKX53顯微鏡相差觀察套裝 | CKX53-IPC | CKX53 fluorescence configuration Package including: CKX53SF-1 Microscope Frame Petri Dish Holder 65mm/54mm/35mm For IX-MVR Stage 45mm ND Filter, 25% Transmission 45mm Green Interference 550nm Filter Inversion Contrast Ring Slit For CKX53 U Plan Fluorite 4X Phase IPC OBJ, NA 0.13/WD 16.4mm Achromat 10X Phase IPC OBJ,NA 0.25/WD 8.8mm LWD Achromat 20X Phase IPC OBJ,NA0.4/WD 3.2mm LWD Achromat 40X PH IPC OBJ, NA0.55/WD 2.2mm | 詢價 |
CKX53顯微鏡熒光成像套裝 | CKX53-Flu | CKX53 fluorescence configuration Package including: CKX53 Microscope Frame W/Trino Tubes Mechanical Stage Petri dish holder 45mm ND FILTER, 25% Transmission 45mm Green Interference 550nm Filter Pre-centered phase contrast slider U PLAN FLUORITE 4X PHASE IPC OBJ, NA 0.13, WD 16.4mm Achromat 10X Phase IPC OBJ,NA 0.25,WD 8.8mm LWD Achromat 20X Phase IPC OBJ,NA0.4,WD 3.2mm LWD Achromat 40X PH IPC OBJ, NA0.55,WD 2.2mm Power supply unit for mercury lamp 100 W mercury lamp housing Fluorescence illuminator | 詢價 |
-
