讓ImageJ在Western Blot圖像分析中綻放-7

      《 Western Blot條帶分析中如何計算ImageJ的滾球半徑？》提出，ImageJ軟件Subtract Background設置面板中的Sliding Paraboloid和Disable Smoothing兩個選項的設置，對Western Blot條帶圖像定量分析數據可靠、精準十分重要。
       本文嘗試探索Sliding Paraboloid算法的涵義，為其在Western Blot條帶蛋白定量分析中的合理運用提供理論依據。

一、關于Sliding Paraboloid算法涵義的理解

       關于Sliding Paraboloid選項，ImageJ用戶指南有如下描述：
       if checked, the ‘rolling ball’ is replaced by a paraboloid that has the same curvature at the apex as a ball of that radius.
       Nevertheless, the ‘sliding paraboloid’ is also an approximation, since it does not use a in fact paraboloid but it rather slides parabolae in different directions over the image.
       ［備注：在進行圖像背景扣除條件的設置時，勾選Sliding Paraboloid選項后，軟件將把該圓球半徑應用于軌跡頂點弧線曲率半徑，構建平滑的拋物線模型取代圓球模型，把虛擬拋物線軌跡縱橫方向上所觸及的信號強度范圍通通視為背景，從圖像原始像素強度值中予以扣除。］
       The ‘sliding paraboloid’ typically produces more reliable corrections since the ‘rolling ball’, a legacy algorithm (only kept for backward compatibility), is prone to edge artifacts.
       ［備注：平滑拋物線模型比經典圓球模型具有更可靠的背景校正效果。原因是經典圓球?qū)μ蕹x區信號主峰兩翼邊緣末段部分背景時，容易殘留背景信號（artifacts）。］
       指南目前，關于sliding paraboloid亟需澄清的關鍵問題包括：
       首先，edge artifacts到底是指什么，為何rolling ball經典算法存在edge artifacts的問題，而sliding paraboloid則可以有效克服？
       其次，sliding paraboloid既被視為rolling ball的迭代算法，它是否適用于Western Blot條帶定量分析的背景扣除？
       再次， 軟件虛擬的平滑拋物線到底是平拋線，還是彈道拋線線？
       最后，引入sliding paraboloid算法設置，到底對Western Blot條帶定量分析結果有何影響？

       我們引用《在Western Blot條帶定量分析中圖像灰度值的應用實測-上》的一組實測結果，來逐一探究以上問題。

二、sliding paraboloid在Western Blot條帶定量分析中的作用實測

       分析方法：對Clarity Max組Western Blot實驗的條帶2建立ROI（規定為初始值Raw組），采用軟件默認smoothing設置（規定為SM組）、smoothing疊加sliding paraboloid（SP）設置的（規定為SM+SP組），分別進行背景扣除，調用【Plot Profile】功能和【Measure】，觀察組間選區圖像有效信號強度分布、圖像背景強度分布和分析統計結果的區別。

2.1 選區圖像有效信號強度分布曲線變化

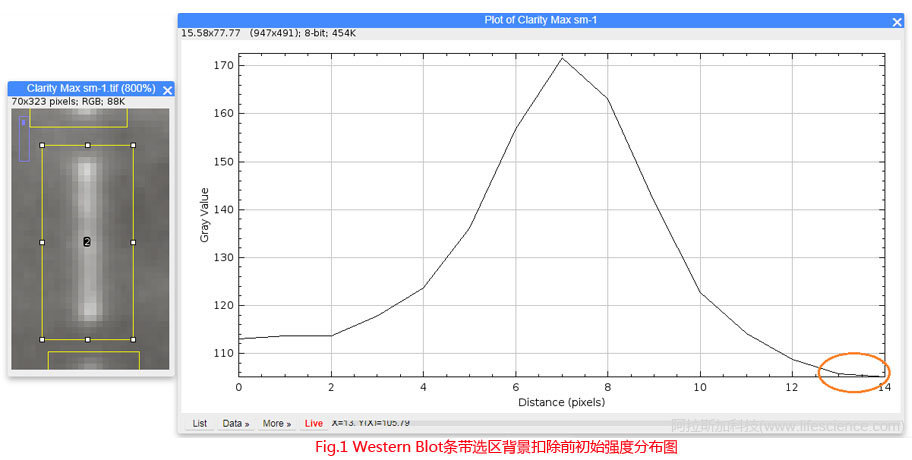

       圖1是背景扣除前該Western Blot條帶選區的圖像信號強度分布的峰形圖。圖中可見，主峰左右兩側圖像背景存在落差，信號走勢曲線兩翼的末段長而低平。從選區右側邊緣第13列像素開始，曲線突現轉為低平，有明顯拐點。

       從外形上分析，規整的圓球弧線難以與曲線末端良好接觸，很可能第14列像素的背景扣除失真、失效的情況。

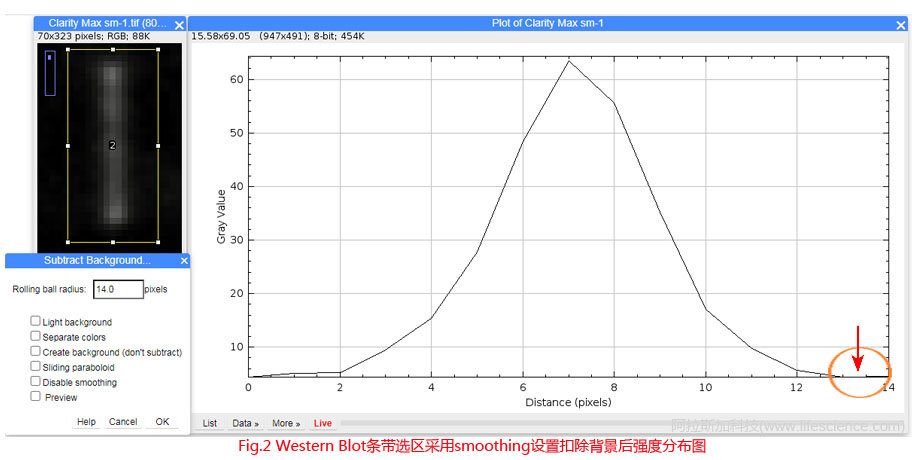

       圖2是顯示，經默認smoothing算法疊加經典Rolling ball算法生成背景并扣除后，信號主峰右翼邊緣曲線出現“斷裂”的痕跡，實際是曲線下限低于參考背景“地平線”而淹沒在參考線一下所致。

       說明采用smoothing算法，使靠近處于選區外圍的第14像素列信號強度高出處于選區內側第13列像素信號強度的異常情況。

       圖3是經默認smoothing算法疊加sliding paraboloid算法修正背景后，選區圖像信號強度分布形勢。結果顯示，信號曲線末段，即選區內第14列像素信號曲線淹沒于“參考地平線”以下。說明該算法扣除背景后，選區外圍圖像信號強度低于內側像素的強度值，情況正常。

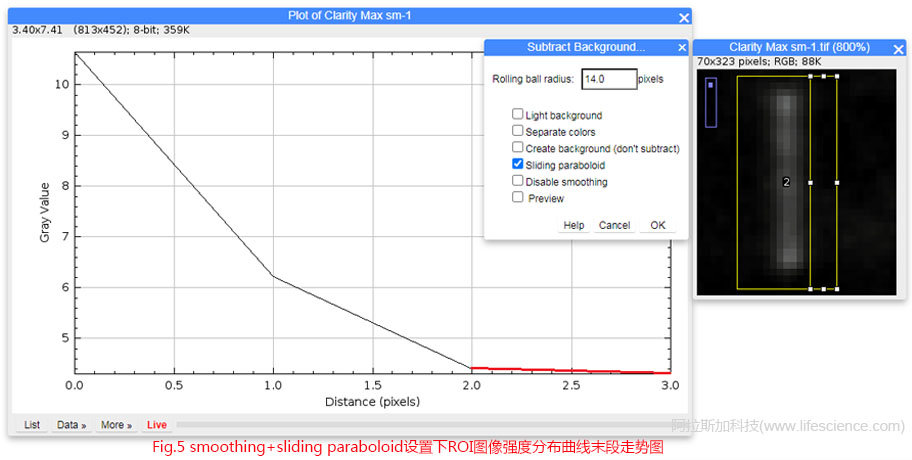

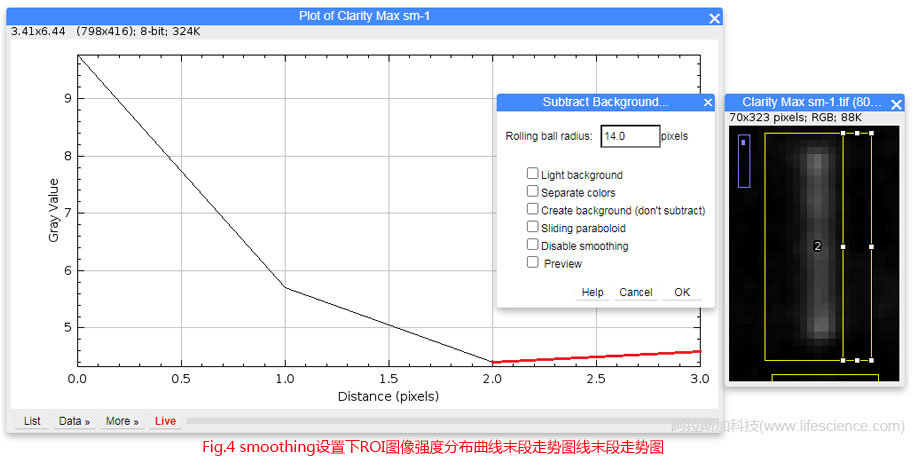

       用Plot profile在對出現信號淹沒的選區13-14列像素范圍局部放大，發現SM組和SM+SP組，峰形曲線末段走勢截然不同：圖4顯示的是SM組末端上楊，而圖5則顯示，SM+SP組的末端呈下行走勢。

       根據條帶信號強度分布一般規律和滾球背景扣除原理，ROI圖像有效信號強度理應離ROI中心越遠信號越弱，直至消失。據此判斷，SM背景扣除方案對于該ROI選區不適用，而SM+SP設置方案則合理可行。

2.2 選區測試結果

       采用實測中條帶1、條帶2和條帶6共3個條帶的測試值，下表按順序分別列出了各條帶初始值、SM組和SM+SP組的測試值。

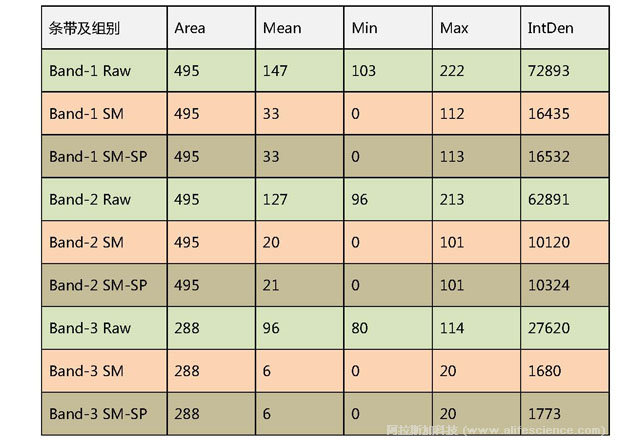

表1  WB條帶SM和SM+SP組分析數據列表

       從測試結果看，所有條帶，無論是SM組和SM+SP組，所建立的分析選區ROI的Min值均為0，背景扣除無明顯異常，符合《ImageJ創建Western Blot條帶分析選區的基本規則》的要求。
       所有條帶的IntDen值，加入sliding paraboloid選項后，SM+SP組與SM組相比會升高。以條帶3IntDen值為例，SM+SP組比SM組升高幅度達5.5%。

2.3 選區圖像背景信號分布曲線

       ImageJ軟件的rolling ball經典算法和sliding paraboloid，針對同一個分析選區計算后生成的圖像背景有何區別？

2.3.1經典rolling ball算法生成的選區背景

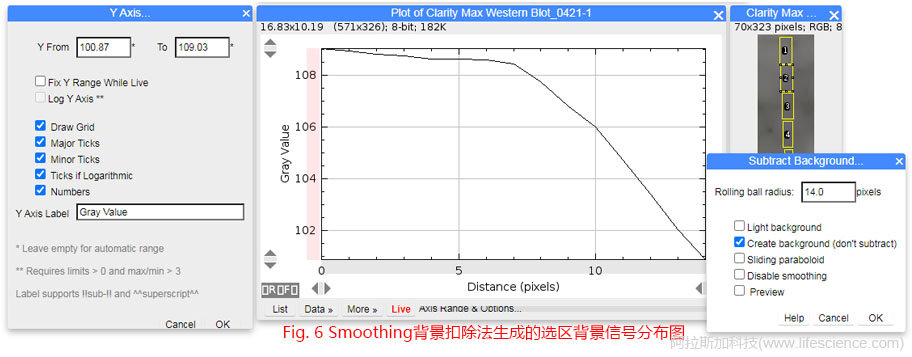

       圖6的信息顯示，滾球算法生成的背景首、尾兩端信號強度點分別為109.0 - 100.9。背景剖面類似于平拋線。
2.3.2 sliding paraboloid算法生成的選區背景

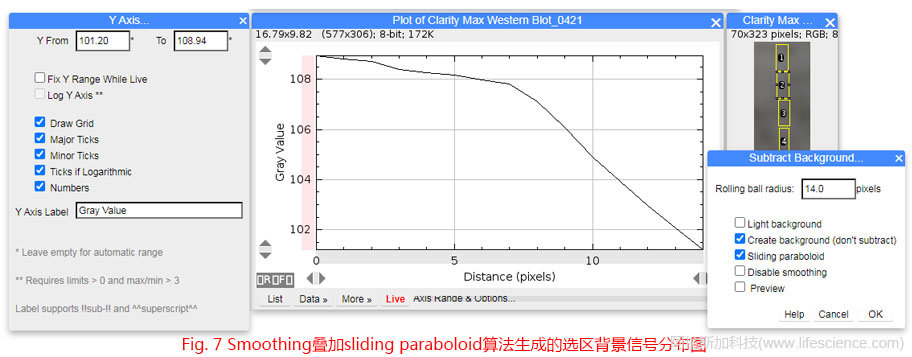

       圖7顯示，sliding paraboloid算法生成的選區背景首、尾兩端信號強度點分別為108.9 - 101.2。

       對比可知，生成的拋物線兩端落差略小，起點更低，止點高。提示，sliding paraboloid的末段離信號峰分布曲線更近，使得選區邊界像素的信號更多被去除）。

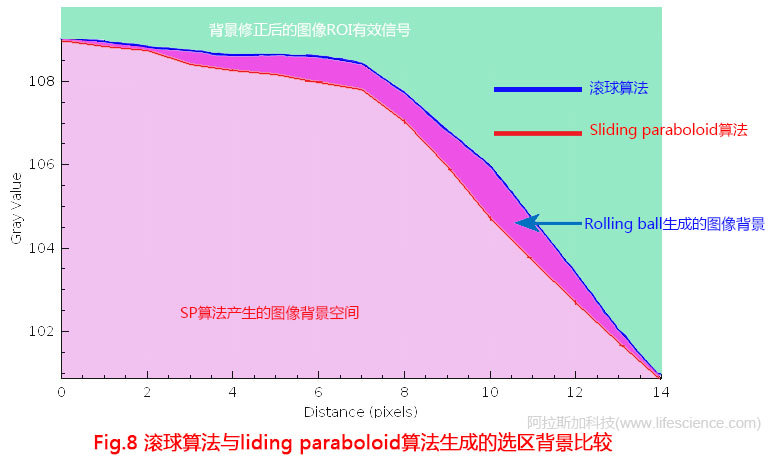

       把兩個背景剖名疊加后可以看出：sliding paraboloid背景頂部呈現的曲線整體走勢更平緩，起點和中部更低平，曲線末段斜率略微減小；曲線以下空間（背景）小于滾球曲線。通俗地概括sliding paraboloid背景曲線特點就是，低頭尾巴放低身段增信號。

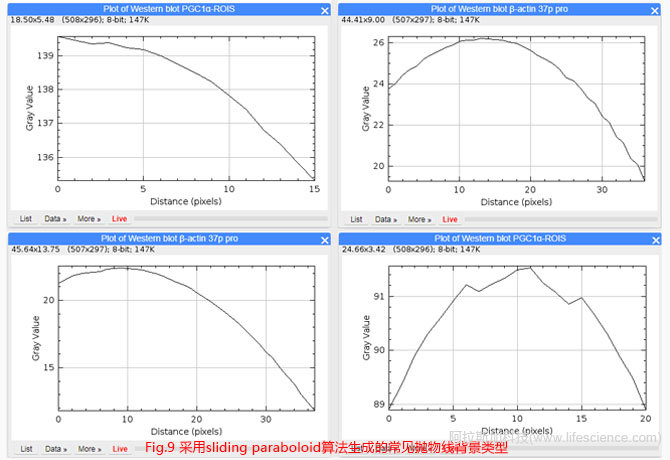

       下面的圖例源自此前Western blot條帶圖像實測分析中ImageJ軟件平滑拋物線算法生成的其他圖像背景信號分布曲線，具有一定的代表性，可以有助于將sliding paraboloid算法邏輯理解的形象化。

       從這些采用sliding paraboloid算法的Western Blot條帶圖像分析結果看，推測ImageJ軟件會根據設定的ROI條件和sliding paraboloid設置，自動調整優化拋物線的位置，以便與圖像信號曲線走勢實現最優的匹配。

三、討論

        因Western Blot實驗中條帶形狀、信號強弱以及周圍背景條件不一，使得條帶分析選區圖像信號強度分布Plot圖千姿百態。 ImageJ圖像分析軟件所用的背景扣除圓球弧線和平滑拋物線算法，自身曲線走勢特征，與條帶ROI選區內邊緣圖像信號強度曲線之間的匹配程度存在區別。而信號曲線與背景扣除曲線之間距離大小，決定了圖像信號中被去除與保留的程度不一。造成了兩種算法對圖像分析選區邊界像素的背景扣除效果的區別。
       按照rolling ball算法原理，經典圓球?qū)x區內部處于超長低平信號地帶的像素背景扣除少而保留信號多，使得在背景扣除后，圖像上ROI最外圍像素呈現出異常升高，在Plot圖上表現為曲線末段出現不連續（斷裂）和末端抬頭上翹現象，這無疑有悖常理。分析認為，這部分無法被滾球有效消除的殘余背景信號，即是ImageJ指南中所謂的edge artifacts。我們稱之為rolling ball算法的“邊緣效應”。可預見的是，主峰兩翼曲線末段越長、走勢越低平，圓球背景扣除效果越差。
       而平滑拋物線末段比同等半徑的圓弧線平直，使拋物線更有機會貼近強度信號曲線的末端，對于帶有明顯拐點的低平末段曲線匹配更好，因此對消除圖像選區信號微弱的邊界像素背景，有更好表現。我們把這種現象稱之為Sliding Paraboloid算法的“邊緣優化效應”。

       基于有限實測經驗和數據可觀察到，對暗底白條型Western Blot實驗圖像條帶定量分析中，Sliding Paraboloid算法引入，往往會拉高ROI的強度積分值，還經常出現ROI的Min值大于0的情況。而大多數的條帶，即便擁有低平信號末段的選區， rolling ball也可以實現背景扣除目的。因此，Sliding Paraboloid選項不是萬能的，也非剛需。

       我們認為，Sliding Paraboloid選項在Western Blot實驗條帶定量分析背景扣除設置中，典型適用指征為：當選區圖像強度主峰的邊緣部分強度信號急劇衰減，Plot圖上曲線急轉低平并于出現明顯拐點，可考慮采用平滑拋物線算法以便更有效地去除邊緣像素的背景。
       我們建議：在評估ROI曲線走勢和條帶選區邊緣背景基礎值，確認末段曲線難以與圓球曲線匹配，且經Sliding Paraboloid算法修正后的圖像信號曲線走勢合理，則應該優先考慮Sliding Paraboloid算法的分析數據。

參考文獻

［1］ImageJ User Guide (IJ 1.46r)
